ハイブリッド インバーター ガイド: 現代エネルギーのための PV とバッテリー ストレージ

世界のエネルギー情勢は根本的な変革を迎えています。電気料金の値上がり、屋上太陽光発電の急速な普及、送電網への依存を減らす緊急の必要性により、ハイブリッド・インバーター技術はニッチなソリューションから住宅用と商業用の両方のエネルギー・システムの主流の要件に押し上げられています。この変化の中心となるのは、PV とバッテリーのエネルギー貯蔵ベースのハイブリッド インバーターです。このデバイスは、単に DC 太陽光発電を使用可能な あC 電力に変換するだけではありません。複数の電源間の電力フローを積極的に調整して、自己消費を最大化し、コストを最小限に抑え、供給の継続性を確保します。

ハイブリッドインバーターの実際の働き

A ハイブリッドインバータ は基本的に多方向の電源管理デバイスです。太陽光発電の DC 出力を、即時使用または送電網へのエクスポートのために AC に変換するだけの標準的なストリング インバーターとは異なり、ハイブリッド インバーターは、太陽光発電パネル、蓄電池エネルギー貯蔵システム (BESS)、電力網、およびオプションでバックアップ発電機からの電力を同時に管理します。どの電源から電力を供給するか、バッテリーを充電するかどうか、余剰電力をいつエクスポートするかをリアルタイムで決定します。これらはすべて、設定可能な優先順位ロジックとライブ消費データに基づいて行われます。

この機能により、ハイブリッド インバータがエネルギー パリティ、つまり自家発電および自己貯蔵エネルギーのコストが送電網の輸入価格と同等かそれを下回る点を達成する上で中心となるのです。適切に構成されたハイブリッド インバーター システムは、負荷をインテリジェントにシフトし、ピーク料金の送電網の輸入を回避することで、電気代を大幅に削減できると同時に、停電時の回復力のあるバックアップとしても機能します。

コア アーキテクチャ: 電力パスの構造

ハイブリッド インバータの内部アーキテクチャを理解することは、オペレータと設置者が構成とサイジングをより適切に決定するのに役立ちます。 PV および蓄電池ベースのハイブリッド インバータは通常、いくつかの主要な機能ブロックを 1 つのユニットに統合します。

• MPPTソーラーチャージャー : PV アレイの電力点を追跡し、さまざまな放射照度と温度条件下でエネルギーを抽出します。上位モデルには、異なる方向またはシェーディング プロファイルを持つアレイを処理するための 2 つ以上の独立した MPPT トラッカーが含まれています。
• 双方向バッテリーコンバーター : ソーラーまたはグリッドからバッテリーを充電し、負荷に供給します。充電方向と放電方向の両方の効率はシステムの往復損失に直接影響するため、高サイクルのアプリケーションには 97% を超えるインバータ効率定格が推奨されます。
• グリッドインターフェイスと単独運転防止 ：シームレスなインポート/エクスポートのために電力網との同期を管理し、IEEE 1547 や VDE-AR-N 4105 などの規格で要求されているように、電力網停止時の逆給電を防ぐ必須の単独運転防止保護が含まれています。
• ACバイパスおよび転送スイッチ : オフグリッド モードまたはバックアップ モードでは、インバータは通常 10 ～ 20 ミリ秒以内に負荷をグリッドからバッテリー/太陽光発電に切り替えます。これは、医療機器や IT インフラストラクチャなどの機密機器を維持するのに十分な速さです。
• ジェネレータ入力ポート : 多くのハイブリッド インバーター プラットフォームには、ディーゼルまたはガス発電機用の専用 AC 入力が含まれており、システムは発電機の電力を使用してバッテリーを充電したり、太陽光発電と蓄電が両方とも不十分な場合に負荷供給を補うことができます。

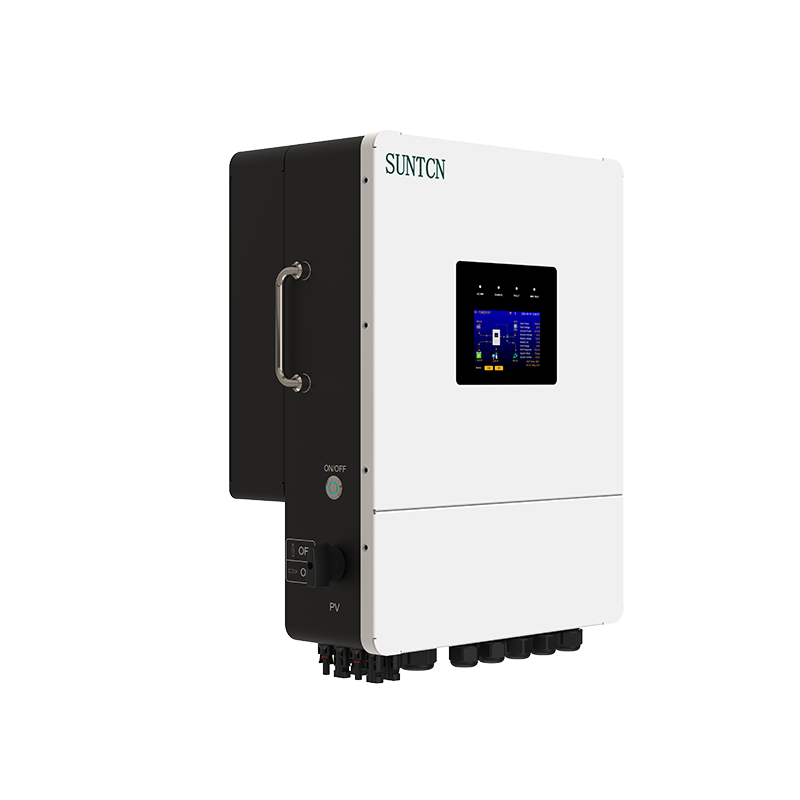

SUNTCN ハイブリッド インバータは、これらすべての経路をコンパクトで高効率のシャーシ内に統合しているため、設置者は外部接続デバイスなしで PV、バッテリ、送電網、発電機を接続できます。このオールインワン アーキテクチャにより、設置の複雑さとコンポーネント数が軽減されます。これは、住宅の改修と商業用の新築の両方において重要な利点です。

パワーフロー管理: 優先順位付けロジックの説明

ハイブリッド インバーターの真のインテリジェンスは、エネルギー管理アルゴリズムにあります。プラットフォームは、電力の供給、保存、エクスポートの優先順位を定義する構成可能な動作モードを提供します。 3 つの一般的なモードは次のとおりです。

太陽光優先モード

このモードでは、利用可能なすべての太陽光発電出力が、接続された負荷に電力を供給するために使用されます。負荷が満たされた後の余剰分は、バッテリーの充電に送られます。バッテリーが設定された充電状態 (SoC) の上限に達すると、過剰な太陽光は送電網に送られるか、地域の規制に応じて削減されます。グリッドのインポートは、太陽光発電の出力とバッテリーの放電を合わせて需要を満たせない場合にのみトリガーされます。このモードは、輸出価格が低い固定価格買取制度 (FiT) 環境での自家消費の最大化に最適です。

バッテリー優先モード

ここで、システムは、電力網から電力を供給する前に、負荷を満たすためにバッテリーを放電することを優先します。ソーラーは引き続き日中バッテリーを充電しますが、ディスパッチロジックはバッテリー使用率を最大化するように調整されています。このモードは、オフピーク時間帯に系統電力が大幅に安くなる使用時間帯 (TOU) 料金体系に適しています。バッテリーは夜間に安価に充電され、価格のピーク時に放電されるため、料金が大幅に削減されます。

グリッド優先モード

グリッド優先モードでは、インバータは主にグリッドから電力を供給して負荷を供給し、グリッド電力が利用できない場合、または料金が設定されたしきい値を超えた場合にのみバッテリーまたは太陽光発電に切り替わります。このモードは、自家消費よりも太陽光発電の輸出の方が経済的に有利である固定価格買取制度が高い市場、または毎日のサイクリングよりもバッテリーの寿命が優先されるシステムで使用されます。

ハイブリッド システムのバッテリーの互換性とサイズ設定

バッテリーの化学的性質と容量の選択は、ハイブリッド インバーター システムの全体的なパフォーマンスに直接影響します。リン酸鉄リチウム (LiFePO4) は、そのサイクル寿命 (通常 3,000 ～ 6,000 サイクル)、熱安定性、および最大 90 ～ 95% の高い放電深度 (DoD) 耐性により、住宅用および軽商業用途で主流の化学物質となっています。

バッテリー バンクのサイズを設定する場合、バランスを取るための重要な変数は次のとおりです。

• 毎日の負荷プロファイル : 1 日の平均エネルギー消費量 (kWh) を計算し、グリッドからオフセットする必要があるピーク需要期間を特定します。
• 自律性の要件 : バックアップが重要なアプリケーションの場合は、太陽光発電なしで 8 ～ 12 時間重要な負荷を供給できるバッテリーのサイズを選択してください。
• インバータ連続放電率 : 高負荷イベント時のボトルネックを回避するために、バッテリーの連続放電電流 (C レート) がインバーターの AC 出力電力と互換性があることを確認してください。
• 拡張性 : 並列バッテリー モジュールによるバッテリー容量の拡張をサポートするハイブリッド インバーターを選択し、時間の経過とともに増加するエネルギー需要に応じてシステムを拡張できます。

発電機の統合: ハイブリッド システムの復元力を拡張

頻繁にグリッドが停止したり、オフグリッドの自律性が高度に要求されるサイトでは、発電機とハイブリッド インバーターを統合することで、堅牢なマルチソース バックアップ アーキテクチャが構築されます。ハイブリッド インバーターはマスター コントローラーとして機能し、バッテリー SoC が定義されたしきい値を下回ると発電機を自動的に起動し、バッテリーが十分に再充電されると (通常はサイクル寿命を保護するために 80% まで) 発電機を停止します。

主要な構成パラメータは次のとおりです。 発電機の充電電流制限 これは、インバータが負荷供給に対してバッテリ充電に使用する出力の量を制限することで、発電機の過負荷を防ぎます。たとえば、80% の容量 (4 kW) で動作する 5 kVA の発電機は、2.5 kW を負荷に割り当て、1.5 kW をバッテリ充電に割り当て、発電機が快適で効率的な負荷率で動作することを保証します。適切な発電機のサイズ設定では、ハイブリッド インバーターが同時に存在する可能性のある複合負荷と充電需要の両方を考慮する必要があります。

モニタリング、データロギング、およびリモート管理

包括的な監視を行わないハイブリッド インバーターは機会を逃すことになります。太陽光発電量、バッテリーの充電状態、負荷消費、グリッドのインポート/エクスポート、システム効率に関するリアルタイムおよび履歴データは、設計目標に対するシステムのパフォーマンスを検証し、事前に障害を検出するために不可欠です。

SUNTCN 製品群を含む主要なハイブリッド インバータ プラットフォームは、Wi-Fi または RS485 Modbus 通信を介してローカル データ ロガーにクラウド接続されたモニタリングを提供し、Web ポータルまたはモバイル アプリケーションを通じてデータにアクセスできます。日常的に監視すべき主要な指標には次のものがあります。

• 自家消費率 : 敷地内で直接消費される太陽光発電の割合 (目標: 適切に最適化された住宅システムで 70% 以上)。
• 自給率 : 総負荷需要のうち、送電網のインポートなしで太陽光発電とバッテリーによって満たされる割合 (目標: 適切なバッテリーサイジングを備えた中緯度気候では 60 ～ 80%)。
• バッテリーサイクル数とSoH : 健康状態の追跡により、容量の低下がサービスに影響を与える前に、事前にバッテリー交換計画を立てることができます。
• インバータ効率曲線 : 実際の出力効率と定格 CEC または EU 効率を相互参照して、ハードウェアの問題を示す可能性のある異常を特定します。

スケーラブルなハイブリッド プラットフォームで将来のエネルギー需要に対応

現在、ハイブリッド インバーターを導入するための説得力のある議論の 1 つは、将来性があるということです。 EVの充電、ガス暖房に代わるヒートポンプ、産業プロセスの電化などにより、住宅および商業施設でのエネルギー需要が増加しています。拡張可能なバッテリーストレージ、マルチ MPPT PV 入力、および発電機の互換性を備えたハイブリッド インバーター システムは、インフラストラクチャの大規模な交換を必要とせずに、これらの新しい負荷を段階的に吸収できます。

送電網事業者は、柔軟な負荷管理に報いるデマンド レスポンス プログラムや仮想発電所 (VPP) プログラムを提供することも増えています。オープン API または認定された VPP 統合機能を備えたハイブリッド インバーター プラットフォームにより、サイト所有者はこれらのプログラムに参加でき、送電網安定サービスを提供しながら、蓄えたエネルギーから収益を生み出すことができます。固定価格買取制度が世界的に進化するにつれ、受動的な輸出者から能動的な送電網参加者に移行できるこの機能は、現在導入されているシステムにとって重要な差別化要因となるでしょう。

適切に設計された PV アレイ、適切なサイズのバッテリー バンク、およびインテリジェントなハイブリッド インバーターの組み合わせは、大多数のエンドユーザーにとってエネルギー自立への実用的かつ経済的に実行可能な道を表します。実証済みのマルチソース管理、高いラウンドトリップ効率、および強力なリモート監視機能を備えたプラットフォームを選択すると、システムは初期投資回収期間をはるかに超えて価値を提供し続けることが保証されます。
